2 工艺流程及描述：

本装置主要配套设备有进水格栅、水泵可移动处理装置、配电箱（或柜）等。

    工艺流程：水流经格栅除污机去除大颗粒杂物后，经过一定距离管道（根据具体情况可以是数百米远）水被水泵吸入并进入射流器，经射流器喷嘴喷出，形成负压，由吸气导管吸入的空气经喷嘴后，水气强烈混合，气泡被剪成细气泡，氧向水中转移，溶解氧趋于饱和，水流喷出射流器后进入一个网箱，网箱外有一个密封的水箱，在水箱和网箱之间充填有密集的填料，填料上附着大量的微生物，水流穿过网箱，在此与填料接触，进行好氧接触氧化，是本装置去除水中溶解性及部分胶体性有机物的主要过程，90％以上的BOD及85％以上的COD由附着在填料上及少量悬浮生长的微生物，通过生物氧化、合成、吸附加以去除，填料上脱落下来的微生物水流流出，成为装置外的水生生物的食物，在水体的生态食物链中消耗掉，流出水中的剩余的氮磷等营养物也在水体的食物链中消耗。由于水流的不断的循环处理，以及射流器对水流的充氧，使水体的食物链正常运行，被污染的水体逐渐变清。

3 运行原理与装置构造

运行原理：“水管佳”是通过有效的曝气和一个特殊设计的生物舱，对废水进行生物降解。其运作原理如下：

a. 在曝气方面，生物舱具有特殊的功能，能将空气中的氧有效地引入水中，然后是尽可能长时间将空气滞留在水中，提高了氧的利用率。

b. 由于生物舱内的水含有丰富的溶解氧，填料表面很快附着生长了大量的好氧微生物，对水中的有机物进行生物氧化。

c. 由于装置的进水口和装置之间可以相距一定的距离，甚至数百米，水流在进水口和装置的出水口之间循环，这种含氧水在一定范围内的循环，使周围水体中的生态得以恢复，形成一个完整的食物链，增强了水体的自净能力，利用这种自然水体自净能力和装置填料上生物净化能力的综合作用，进行水处理，使水体得以恢复和保持。

d. 由于在装置周围存在一个完整的食物链，固定生物膜法产生的剩余污泥被食物链所消化和转化成较高等的生物如鱼类等。故不存在剩余污泥的处理问题。

e. 由于其装置对氧的利用率高，以及对水体生态系统自净能力的调动，形成以装置为核心，整个自然水体的生态系统的共同运作，其效果的取得远比单纯的生物处理要高得多，而其所付出的能量和费用即远比单纯的生物处理要低得多。所以，该装置和水体的生态是一个不可分割的整体，也因而构成一个高效低耗的水处理工艺。

f. 由于装置内的特殊设计，没有大气泡的逸出，不会造成对河流或堤坝的冲蚀，使装置能稳定地、持久地连续运转。

g. 由于装置采用的是潜水泵在水下曝气，故无噪声扰民问题。

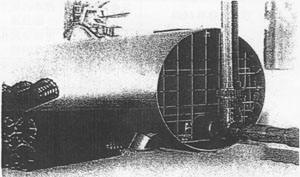

4 装置构造：

本装置主要由下列部分组成：水泵和射流器、内舱网箱、外罩及填料。

a. 水泵和射流器。水泵是潜水泵，其出口直接和射流器相连，射流器的出口位于内舱内部，在射流器的进口上方按有伸出水面的进气管。

b. 内舱网箱。它是由特制的细密的优质尼龙网制成，可以阻止气泡立即上升到液体表面，从而增加了接触时间。

c. 外罩。外罩有不透气的外壳，具有一定的纵向坡度，低端位于在射流器的上方，高端位于出水口一端的水面下200毫米。末端装有一个缓冲盘，进一步防止可能产生的大气泡。由此，也防止了气泡对河床和堤坝的冲蚀。

d. 填料。在内舱的上方的外罩下，还填充了浓密的填料，这些填料与高效的垂直滤池一样，有很高的表面积，其外形设计能阻止大气泡的形成。填料表面生长了大量的微生物，直接参与了水中有机物的好氧生化反应。

5 操作管理与运行维护要求：

     除水泵要按规定换油外，不需其他的维护和管理。
