土壤水势水分自动监测系统　　

土壤中水分状况可以用两种方法表述：即含水量和水势。含水量是指单位体积或单位重量土壤中的水分含量。土壤水势是指从土壤中吸取单位水分所需的能量。在关于植物和水分，以及土壤中水分运动的研究工作中，我们需要知道土壤中水分的有效性，在作物需水的研究中，由于含水量不能反映土壤水分对植物的有效性，因此判断土壤的干旱程度的唯一指标是土壤水势。所以，测量土壤水势更能反映植物的舒适度，是实现节水灌溉的关键技术。土壤水势越来越受到研究者的关注，并已经成为表现土壤的一项重要物理量。　　

基于高精度AD转换器和微处理器技术的PF-METER，无需注水维护，同时将测量范围扩展到100BAR，对土壤的科学研究有重大意义，将土壤水研究推向一个新的高度。测量覆盖全部对植物生长有意义的0 到-15 巴水势范围，是目前世界上唯一高精度、大范围自动原位监测的土壤水势仪（传感器）。PF-METER既能测量土壤水势同时又能测量土壤温度，两个参数通过SDI-12总线输出。对盐碱性土壤有很好的适应性，测量结果不受土壤理化性质和土壤种类的影响。输出信号同时具备模拟电压输出和SDI-12总线输出，兼容现有的各种数据采集器，可利用模拟输出方式接入到数采，也可使用总线方式接入到数采。　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　该系统采用SDI-12总线技术，将传感器和数据采集器联系起来，数据采集器有48个通道，可以连接24个PF-METER传感器。　　

一、区别于传统张力计有四点　　

1．无需注水维护，张力计需要经常注水，缺水将严重影响测量精度。　　

2．传感器埋设无特殊要求，传统张力计陶瓷头要和土壤充分接触。　　

3．测量范围宽，100巴的测量范围，更好的适用于土工土力学的研究和野外生态定位观测站　　

4．可同时测量水势值和温度值。　　

二、应用领域介绍　　

土壤水文研究，植物生态、生理研究、环境监测、土壤水分供应、土壤水分运移监测,环境监测、自动控制节水灌溉、土力学研究、建筑物地基稳定性监测，边坡稳定性监测，冻土冻融研究。　　

三、技术参数　　

供    电：12V蓄电池或配置太阳能板　　

测量范围：PF meter有多个量程供不同研究目的应用。　　

通道接口：SDI-12总线，传输大于　100米　　　

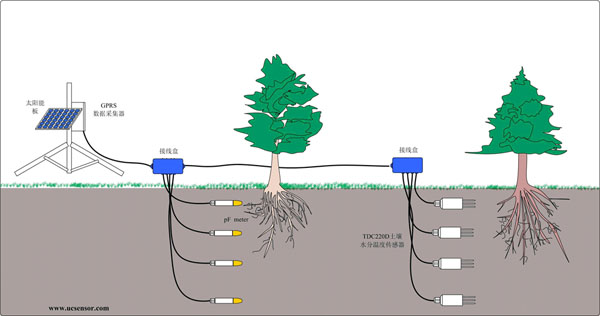

四、系统配置：　　

总线式数据采集器　　

GPRS无线传输模块　　

土壤水势传感器pF meter　　

土壤水分传感器　　

分线盒　　

机箱支架组件　　

电源组件　　

延长电缆　5米　水势　　

传 感器
