在线式物料监测系统　　

一、系统介绍　　

在线式物料监测系统采用基于时域反射的测量方法，这种测量方法是目前世界上最先进的手段，它不受介质均匀度的影响，可对所有物料进行检测，且测量精度高。　　

使用在线式物料监测系统进行实时监测，直接测量物料水分，不需要取样测量。本系统为动态在线式测量，数据连续记录，全过程精确控制，连续检测保证质量，且安装简单，投入低，实现了能源的最大节省。　　

在线式物料监测系统的探头结构有探针式和表面传感式，可根据测量环境等具体需求选择合适的探头结构进行测量。传感器同时具有数字总线式输出方式，方便于组网和远传，即一套控制系统用于多个干燥设备的多传感器测量与控制。　　

TDR测量电路与探头分离，这样探头可以耐受高温，安装灵活。每个TDR模块配带一个LED显示屏，用于在现场显示当前水分含量，更方便快捷的观测。测量探头可同时测量水分和温度，提高供热效率。　　

二、系统配置　　

1、TDR模块　　

2、测量探头：标准探头、楔形探头、表面探头　　

标准探头GR　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　标准探头GR可以直接安装在厚度150毫米的粮食烘干机的壁上。最高工作温度高达　127℃　，测量体积约　2公升　，GP探头为测量容易注入的材料提供最佳的条件。温度传感器安装在探针的顶端，便于直接测量货物的温度。
    探头的壳体是由已批准用于食品行业的温度稳定的聚醚醚酮塑料制成的。因此，它保证了湿度探头在最极端的环境条件下无故障运行。　　

探头尺寸: 直径Ø 　70mm　, 高度 　75mm　;　　

　　　　　　探针尺寸: 直径Ø 　8mm　, 长度: 　150mm　　　

楔形探头 WS2 / WS3　　

由于它们的楔形设计，WS3探头无需重压就可以直接插入被测量的材料中。楔形探头可以用于任何中高湿度、高电导率和矿物质含量高的被测量材料。例如，在麦芽房和麦芽精提取车间中，使用WS3探头，可以检测到高达70％的水分含量。　　

WS2 探头尺寸: 70 x 105 x 　26mm　,　　

    探针尺寸: 直径Ø 　10mm　, 长度: 　150mm　　　

WS3 探头尺寸: 80 x 80 x 　25mm　,　　

    探针尺寸: 直径Ø 　6mm　, 长度: 　100mm　　　

表面探头GS1 / GS2　　

　　　　　　GS1和GS2表面探头适用于检测一些不便打开或探针会对其造成不利影响的货物。　　

GS2 大的测量范围保证了精确的测量结果，甚至是不容易测量的货物。例如密度是　0.2 g　/cm3的木屑。　　

干燥剂检测是表面探测器应用的另一个领域。　　

GS1 探头尺寸: 280 x 70 x 　40mm　　　

GS2 探头尺寸: 250 x 40 x 　30mm　　　

3、现场LED显示屏　　

4、总线转换器　　

三、技术参数：　　

　　　　　　电    源：    DC 9V～36V 　　

功    耗：    DC 24V：150 mA 　　

DC 12V：250 mA　　

测量范围：    Probe GR：0～45％　　

Probe WS2：0～45％　　

Probe GS1：0～45％　　

Probe GS2：0～45％　　

              ProbeWS3 ：0～70％　　

标准偏差：    0 ～20％ ：0.6％　　

              20～45％ ：1％　　

　　　　　　              45～70％ ：2％　　

重复精度：    +/- 0.3％　　

温度传感器：  　-10℃　～　60℃　　　

探头工作温度：0～　127℃　，短时间可至　150℃　　　

测量间隔：    20秒至20分钟　　

接    口：    IMP232总线或RS232接口　　

模拟输出：    0或4～20mA　　

              （最大负载电阻：300Ω）　　

电缆长度：    标准　2.5米　　　

防护等级：    IP65（TRIME-GW）  　　

防护等级：    IP68（TRIME-GR）　　

四、应用领域　　

本系统可以用于在线式物料水分温度的监测，也可应用于粮食水分温度的在线监测等。　　

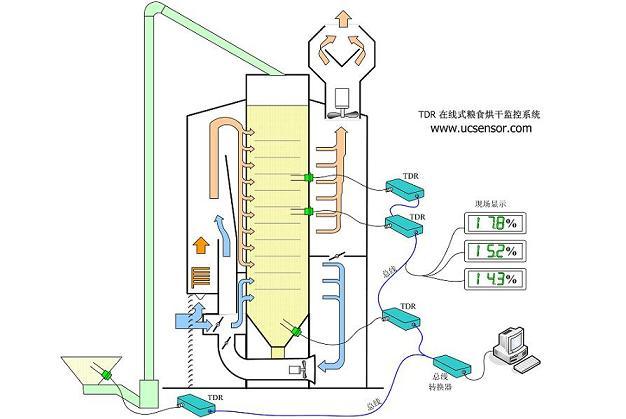

下图是本系统应用于在线式粮食烘干监测的结构示意图：
