概述

    XH-1151LT系列法兰式液位变送器是一种采用标准法兰直接安装在管道或容器上的现场变送器。由于隔离膜片直接与被测介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mADC信号输出。

    液位变送器与智能信号放大器组合，可构成智能型液位变送器，与符合HART协议的手操器配合，可以互相通讯，进行

结构原理

    某一高度的液体产生的静压力为P=ρgh+P0

    对于开口容器，P0为大气压，液体压力P的大小取决于液位高度h；对密闭容器，将P0引至变送器负压侧，正负侧压力差 P-P0 的大小同样取决于液位高度h。


主要技术参数

温度影响：环境温度影响：±0.25%

介质温度影响：±0.25%

静压影响：±0.25%

电源：24VDC (15～35V)

输出信号：模拟量：4～20mA二线制

          数字量：HART 1200波特移频键控（FSK）

负载特性：最大负载电阻RL=VS-12V/0.023A

              式中：RL - 最大负载Ω

                    VS - 供电电源电压

阻尼：模拟型通过阻尼调节电位器调节，范围0.4～2.2s智能型电气阻尼为0～16s，可按0.1s间隔调整，敏感元件（充硅油）固有时间0.2s

零位和量程调节：模拟型：接线盒外部调节螺钉

                智能型：智能电子部件上的设定按钮，或通过HART通讯器进行调整

现场指示器：可选现场输出指示电流表：0～100%线性指示0～100%                            3-1/2位LED数字显示，字高13mm

智能型故障报警：自诊断程序检测出故障，模拟输出高于22mA或低于3.8mA报警，报警高低可通过电子部件上的开关进行选择

智能型变送器状态写保护：拨动电子部件上的开关可以防止变送器组态的改变

工作温度：电子电路：-40～85℃

介质温度: -30～200℃

环境温度：-40～80℃

静压和过载压力：2、5、10MPa(具体工作静压由法兰的形式和规格而定)

过程连接：HG20592～20635-97  DN50以上法兰，其它法兰标准（如GB、JB/T、HGJ、ANSI、DIN等）请用户在订货时注明。

导压连接：压力容室的连接螺孔为1/4″-18NPT，引压接头的连接螺孔为1/2″-14NPT，或接订货要求

电气接口：M20×1.5内螺纹

防爆等级：隔爆型：ExdⅡBT4～T6； 本安型：ExiaⅡCT4～T6

防护等级：IP65

结构材料：见“订货型号规格”

接线盒材质：铝合金

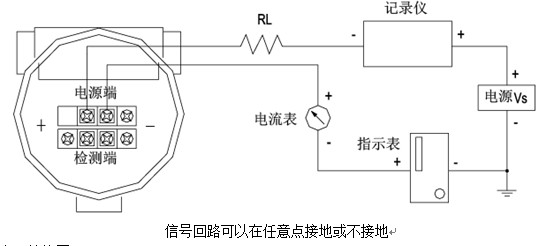

接线图

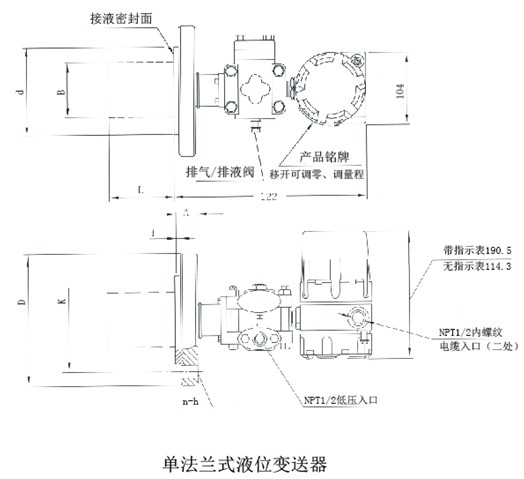

产品结构图
