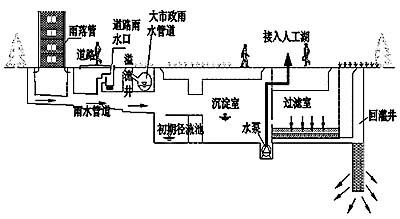

城市雨水利用流程示意图
作者:佚名 文章来源:人民网 点击数: 更新时间:2009-3-9
降落至建筑物顶部、道路等下垫面上的雨水,若在设计标准内,则通过雨落管、道路雨水口等或直接排入绿地或透水性铺装地面补给地下水,或进入雨水收集管线,经过初期径流池除去受污染较重的初期径流,再进入沉淀池进行沉淀。沉淀后的雨水,在人工湖需补水时通过水泵提水补充人工湖用水,人工湖水满后,多余雨水进入过滤池,再通过回灌井补给地下水。若超过设计标准,则多余雨水径流溢流至市政管网直接排放。(此图由北京水利科学研究所提供)
