第四章 总体设计

  一、概况

  本方案涉及的污水处理工程系新建项目;

  导流曝气生物过滤法工艺技术处理后的水质达到中水回用标准;

  污水处理采用半地上式建设,有利于防灾、防洪和管理,以及污泥外排与回流。

  污水处理池上部采钢瓦,以防雨水进入。

  二、总体布置

  1)、污水处理池周围除通道外全部做绿化。

  2)、设备房利用建在导曝气附区。

  三、污水处理总平面布置

  本着满足工艺流程顺畅,合理紧凑布局,使运行便捷,节省工程投资的原则进行总图布置。全厂分为场前区与污水处理区。

  场前区:根据用户实地情况,利用现有污水房等作房前。

  污水处理区:按工艺流程与污水管进站方向,将格栅间及提升泵房、导流快速沉淀池、导流曝气生物过滤法污水处理池、成串联布置,污泥池、脱水间靠近沉淀池布置。

  四、竖向设计及道路布置

  竖向设计:格栅池、沉砂池、调节池按地下布置,消毒池、水解酸化池、导流快速沉淀池、导流曝气生物过滤法污水处理池、砂滤池、清水池等均地上,污水处理周围自然地平,地上种植花草。

  场地排水:道路中心按2%横坡坡向路面两侧雨水口,在适宜位置作排水沟(沟底纵坡5%),室外场地按3‰~5‰坡度坡向排水沟或雨水口,最后汇入雨水井,由雨水管将雨水排出,流入管道。

  五、绿化布置

  为美化城市景观,在污水处理站周围种植适宜的奇花异草,在绿化用地上可作绿篱、花草的高低错落造型,使立面窨造型丰富,变化多彩,使花园中四季有花,花必鲜艳。

  六、消防

  污水处理站的消防通道加固设计,并畅通无阻。按生产的火灾危险分属戊类生产,中控屋属丙类生产,房屋结构为砖混或框架结构,总图布置均满足建筑防火间距要求,站内距用户消防设施远时,设地上式消防栓进行防火保护,确保安全生产。

  七、运输设备

  污泥消毒后干化存放在储存间,定时外运。

  八、维修

  设备间内存放部分常用维修工具,以便于平时简单的维修使用。

  九、建筑、结构设计

  1、建筑设计

  本污水处理站工程属于V类,建筑美学方面,在满足实用、经济的前提下,考虑绿化美观。绿化设计与各类建筑物和构筑物达到和谐一致,绿化设计简洁、朴实、明快,具有环境保护意识的建筑环境。

  建筑使用年限50年,耐火等级二级。

  建筑标准:建筑设计标准以污水站安全生产、操作为准则,按《工程建设强制性条例》以及环境保护,职业安全规定来设计。

  建筑装修:除防噪音、防腐蚀的特殊建筑材料外,一般均用普通装修材料。

  1.1、建筑主要统一措施

  建筑装修及其材料的选用,按其使用部位和功能、耐潮性来划分,分别采用不燃性A级及难燃性材料B1级。

  绿化:绿化标准较高,覆盖率根据本设计98%确定。要求四季有景:以草坪为主配以乡土树林花卉。要求污水处理站竣工之时,相应绿化风景。

  道路:院内道路为砼路面,运输和消防图纸设计时,根据实际情况和院方情况一并考虑。

  1.2、建筑设备

  空调:仅在配电设计时将空调的用电负荷考虑在内,预留插座及位置。

  通风:在生产车间,以机械排自然进通风方式,换气次数4-10次/时。

  1.3、建筑防火:

  污水站内除放置消火栓外,还放置磷酸氨盐4kg8A手提干粉灭火器。

  1.4、建筑防雷:

  建(构)筑物设置安全可靠的防雷装置。

  1.5、环境保护和安全卫生:

  首先工艺在总体布置时及设备选型时考虑了环境保护及安全,建筑设计配合针对的进行防护设计。

  噪音控制:有噪音源的房间,采用吸音体及隔音措施防止噪音外溢。

  防腐蚀:在有腐蚀性的车间的地面、池子设计有氰凝为主体的防腐蚀措施。地面设有坡度,以利于冲洗。铁件和建筑构件采用热浸锌防腐。

  在各水池放置安全栏杆、防滑梯及救生设施等安全措施以保证维护人员安全生产。

  2、结构设计

  2.1、设计依据

  按照国家颁布的现行设计规范和技术标准及初步岩土工程勘察报告和有关各专业提供设计资料。

  2.2、地震烈度:抗震设防烈度为7度,场地中硬土,属II级场地。

  2.3、工程地质概况

  场地位置:甲方提供地形图纸,根据现场情况布置;

  工程地质条件:甲方提供地质资料或其它基础后,乙方参照设计。

  3、构造要求

  钢筋砼结构的最大裂缝宽度

  对池体构筑物:Wmax≤0.25mm,对建筑构筑物:Wax≤0.30mm

  现浇钢筋砼构筑物的伸缩缝间距,室内或土中当土基不大于30m时,露天构筑物不大于20m。

  4、采用材料

  混凝土:垫层C10,水池C30,抗渗等级S6,条基C15,其余C20;

  钢筋:直径<12用I级钢(Φ),直径≥12用II级钢(Φ);

  砌体:地面以下采用MU10机制砖、M10水泥砂等。地面以上采用MU10机制砖、M5混合砂等。

  5、主要建(构)筑物结构形式

  格栅槽、沉砂池、调节池、导流快速沉淀分流池、水解酸化池、导流曝气生物过滤池、清水池、砂滤池和消毒脱氯池均为钢筋混凝土地上式结构,根据工程地质详勘资料,各子项考虑抗浮。

  6、构筑物防腐、防渗措施

  土建部分容水池子均采用聚氨酯进行防水和防腐。钢梯、栏杆各刷防锈和石漆一道。

  7、地基基础和地基处理

  设计要求:一般构(建)筑物主要受力层范围内,天然地基持力层标准值不小于150Kpa。

  本工程场地:若上部软弱土层,埋芷较深厚未经处理不能作天然地基基础持力层。特别是粉细砂层,地震时为液化土,必须挖除,再作砂卵石分层夯实。或C10块石砼回填,密实处理方可满足。

  设计要求:在图纸设计时考虑其它建筑和基础以及地质报告。

  十、电控设计

  1、设计依据

  工艺、公用工程、土建、总图、自控等专业提供的有关电控设计资料及供电要求;有关电气设计的规程和规范;污水处理站提供的供电设计所需资料。

  2、设计范围

  电气部分设计范围包括污水处理站界区内的电控箱,配电系统,各车间用电设备的供电、控制、照明、建筑物防雷、接地及道路照明等(不包括高压部分设计)。

  3、控制方式

  中控室:采用日本三菱公司的PLC智能化控制系统,具有人机界面、触屏操作、程控运行、自动报警、智能转换、无需繁琐的操作,实现智能化管理。

  除中控室通过人机界面控制外,各工作设备地点设计手动控制。

  采用超声波液位控制系统发出信号,做到有污水时开机,无污水时自动关机,开机各系统自动进入工作状态,关机时各系统自动进入程序关闭状态。

  十一、污水化验

  本项目的在线监测系统根据甲方当时的具体要求另行确定,建议设置专门的污水化验室两间,以便于随时对污水的处理情况进行监测。

  十二、管理及定员

  考虑本项目污水处理技术及自动化水平,在标准规定基础上进行了调整。全站定员12人。

  十三、节能及环境保护

  1、节能措施

  为了降低能耗,本设计采用新的工艺新技术并优化设计。具体措施如下:

  ①采用污水处理新技术、新工艺、新方法导流曝气生物过滤法,合理选用设备,降低能耗;

  ②导流曝气生物过滤法工艺采用模块设计,更适应水质、水量的变化,在运行初期水量较少,浓度较低以及季节变化时,可以减少运行的滤池数量,达到既能满足处理要求,又降低能耗。

  ③构筑物布置紧凑,减少联络管(渠)水头损失。

  2、环境保护措施

  污水处理站充分进行绿化,营造良好的工作环境。

  水泵采用潜污泵、曝气鼓风机采用日本独资百事德回转式低噪音风机,其它噪音较大的机泵,均在功能房内作隔声处理,并设置相应的减震、消声措施,消除噪音对外部环境的污染。

  污水处理站的栅渣及脱水污泥及时消毒干化外运处置,避免日久产生臭气污染环境。

  十四、安全卫生和消防

  1、设计依据

  《中华人民共和国劳动法》,1995年1月1日

  《建设项目(工程)劳动安全卫生监察规定》劳动部1996年10月4日

  《中华人民共和国消防条例》,1984年5月13日

  《中华人民共和国消防条例实施细则》

  《建筑设计防火规范》GBJ16-87,国家及地方有关法律、法规、条例、规范等。

  2、劳动安全、卫生防范措施

  ①污水处理站的设计必须按照国家有关法律、条例、规范进行,保证各项设计合理符合劳动、安全卫生规范;

  ②污水处理站操作人员、管理人员应进行必要的安全教育、培训,制订必要的操作规程和管理制度,同时还必须考虑以下的劳动保护及安全措施;

  ③各处理构筑物走道及临空设施均应设置保护栏杆、防滑梯、水池及配备求生设备;

  ④根据污水站平面布置的实际情况,在站内适当地点设置冲洗、照明、通信及休息设施;

  ⑤对于药品的使用及管理由专人负责,定期检查;

  ⑥所有电器设备的安装、防护以及操作条件均按电器的有关安全规定设计、操作;

  ⑦污水处理站的生产管理人员及操作人员宜定期进行身体检查,建立健康登记卡。

  3、消防

  污水处理站设计需按消防术消防条例及建筑设计防火规范《GBJ16-872001年版》有关条款执行。

  十五、施工进度计划

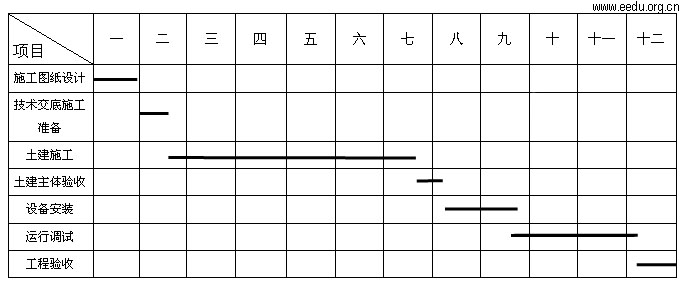

  本工程施工进度暂定为



  注:施工图纸出来后,具体编制施工组织设计和施工方案,采用平行流水、交叉作业,在贵方要求的工期内完成。
