6. 动力设计
厂区低压配电采用放射式，各子项的电源均由低压变配电室直接引来，用交联聚乙烯铜芯电缆供电。在低压配电室集中控制，同时也可就地控制。
根据环境要求，选用电气设备的型式，用于户外的防护等级达到IP65。
厂区电缆敷设采用电缆沟或直埋，穿越道路以及进出建筑物采用钢管保护，厂房内采用导线穿管暗敷，局部采用电缆沿桥架敷设。
7. 照明设计
厂房内照明光源主要采用荧光灯及金卤灯，办公区主要采用荧光灯及节能灯。厂区照明光源采用高压钠灯，在变配电室用光电控制器或人工控制。
照明灯具使用电压为220V。照明灯具及插座引接专用的保护线（PE）。
8. 防雷接地设计
根据各子项具体情况确定防雷等级，辅助构筑物确定为三类防雷建筑物。
全厂低压配电系统接地方式为中性点直接接地，采用TN-S系统。
每个子项电缆进线处均需重复接地，重复接地电阻R≤10Ω。
各子项均做总等电位联结。

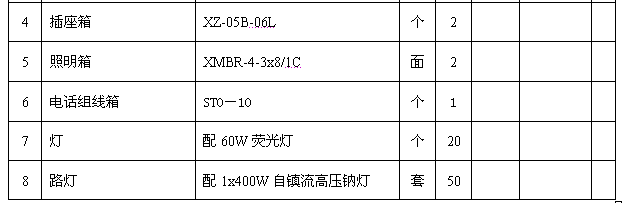

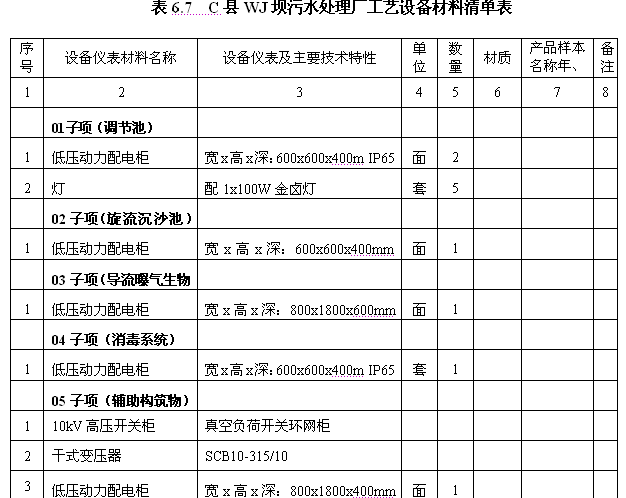

设备材料清单见表6.7
6.1.8 通信说明
1.概述
本工程系新建项目，通信设计包括全部子项的通信工程设计。
2.设计依据
（1）工程设计委托书
（2）工艺及有关工种提供的通信设计资料
3.主要设计规范
（1）工业企业通信设计规范， GBJ42-81；
（2）工业企业通信接地设计规范， GBJ79-85；
4.设计内容

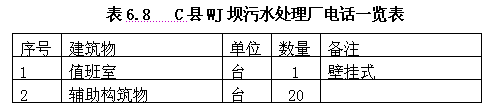

（1）自动电话部分
在辅助构筑物设置自动电话，外线直接由电话局引来。
（2） 线路部分
1）室外通信线路全部采用直埋方式。
2）各建筑物的室内配线，全部采用暗配线方式，水平方向电缆和导线均穿管埋设在本层垫层内。
6.1.9 仪表及自控设计
1．概述
根据C县WJ坝污水处理厂的工艺特点，采用SCADA监控系统对整个生产过程进行控制。 全部控制系统由PLC控制系统和仪表检测系统两大部分组成。
2．设计依据
（1）工艺工种提供的自控仪表设计条件图及其资料
（2）可编程序控制器 GBT 15969.1-15969.4
（3）工业自动化系统和集成 ISO/TR 10450-1991
（4）工业计算机监控系统抗干扰技术规范 CECS81：96
（5）低压电器控制设备 GB7251.1-1997
（8）电气装置安装工程低压电器施工及验收规范 GB50254
（9）工业自动化仪表工程施工及验收规范 GBJ93-86
3．系统组成
C县WJ坝污水处理厂自控系统采用“集中检测、分散控制”的管理系统，由中控室监控计算机及现场PLC构成全厂控制系统，基本功能是提供数据采集，过程控制，报警指示，报警纪录，打印生产报表。
（1）中央监控站
中央监控站由一台中央监控计算机、主要用于对全厂各生产工况的管理、调度、集中操作、监控、故障报警以及对系统功能的控制参数在线设置、修改、记录、生成报告表及打印等功能，实现自动化监控。
通过彩色显示器可直观的显示全厂运行情况。
①显示工程设备的运行状态，显示工艺流程的动态参数，显示相关参数的实时趋势，历史数据及历史纪录，生成各类报表；
②打印过程控制参数的给定值、报警记录、报表、趋势图等；
③在操作过程中，设有启动、停止、复位和选择等软手动操作功能。
④所有的操作画面均为中文界面，操作简单，直接明了。
在中央控制室设可动态显示全厂的工艺流程，实时显示全厂的工艺参数和设备运行状态。
（2）现场控制分站（PLC站）和数据通讯网络
现场监控站采用可编程控制器PLC。下设5个PLC子站，控制调节池、旋流沉砂池、导流曝气生物滤池、鼓风机房和消毒系统。全厂采用集散型控制方式。
河东CB坝污水处理厂污水处理构筑物与河西WJ坝污水处理厂相同，辅助构筑物不设置内不设计综合楼。
|
