（三）、废水处理系统设计

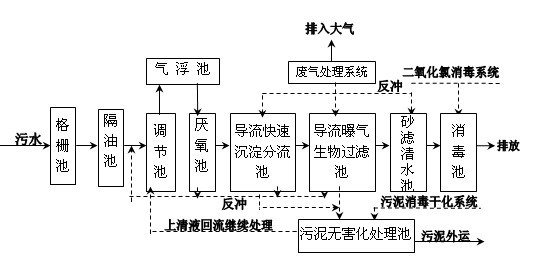

　　1、工艺流程图



2、系统设计

　　2.1、格栅池

　　主要功能：对水中的悬浮物，漂浮物和沉淀物实现有效的截留，确保潜污泵正常稳定地运行。

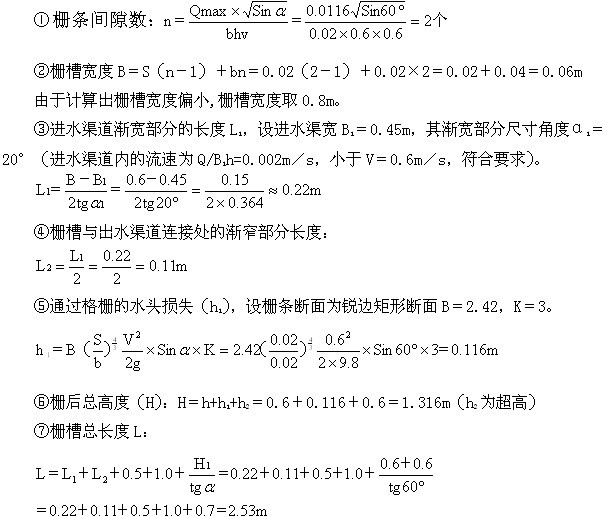

设计流量：Qmax＝1000m3／24h＝41.67m3／h＝0.0116m3／s；

　　栅前水深h＝0.6m，过栅流速V＝0.6m／s，进水渠道渐宽部分的尺寸角采用α1＝20°，栅前渠道超高取h2＝0.6m，栅条间隙宽度b＝0.02m，栅条宽S＝0.02m，格栅安装倾角α＝60°。

　　因此格栅槽为L×B×H＝2.53×0.8×1.316m。

　　有效容积：2.66m³。
