2.2、隔油池

　　油类物质的密度一般都比水小，按在水中的存在状态可将其分为溶解性油、可漂油、分散油、乳化油，由于在屠宰废水中占有大量油脂，在污水处理系统的前端，需将污水中的漂浮油脂去除，因废水量较小，采用小型隔油池，具有良好的处理效果。

　　设计计算如下：

　　隔油池设计：取废水在隔油池内的停留时间T=0.8h,水平流速v=2mm/s

　　由于废水量小，设计为小型隔油池，池型参考《三废处理工程技术手册》废水卷，P293     图2-1-16
设计计算如下：

　　设隔油池内废水停留时间为0.8h，则除油池的容积

　　W=QT=1000/24×0.8=34m³

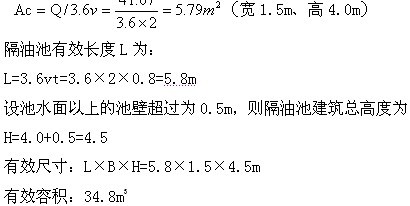

　　设隔油池废水水平流速为2mm/s，则隔油池过水断面面积为：

　　2.3、气浮池

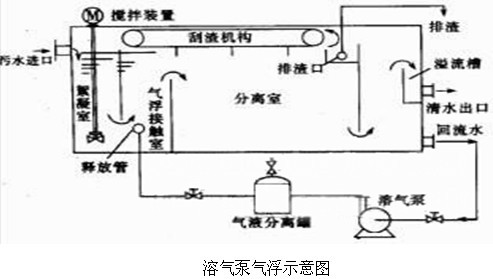

　　主要功能：气浮法是在水中通入或产生大量的微小气泡，使悬浮颗粒、胶体物质附着在其表面上，造成密度小于水的状态，利用浮力原理使它浮在水面，从而获得固、液分离的目的。溶气泵采用涡流泵或气液多相泵，其原理是在泵的入口处空气与水一起进入泵壳内，高速转动的叶轮将吸入的空气多次切割成小气泡，小气泡在泵内的高压环境下迅速溶解于水中，形成溶气水然后进入气浮池完成气浮过程。溶气泵产生的气泡直径一般在20～40μm，吸入空气最大溶解度达到100%，溶气水中最大含气量达到30%，泵的性能在流量变化和气量波动时十分稳定，为泵的调节和气浮工艺的控制提供了极好的操作条件。示意图如下：

　　设计数据取值如下：
　　处理水量Q=41.67m3/h               分离室停留时间取10min
　　反应时间t=6min                  溶气水量与处理水量的比值R=15%
　　接触室上升流速（Vc）取10mm/s    溶气压力采用0.3mPa
　　气浮分离速度Vs取2.0mm/s
　　设计计算：

　　①反应一气浮池，采用旋流式圆台形反应池及立式气浮池。

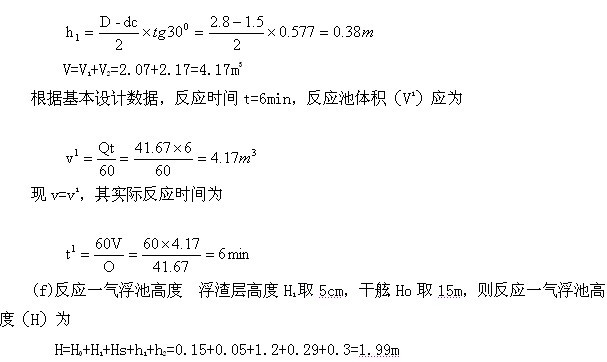

　　（a）气浮池接触室直径(dc)已定接触室上升速度Vc=10mm/s，则接触室表面积为：

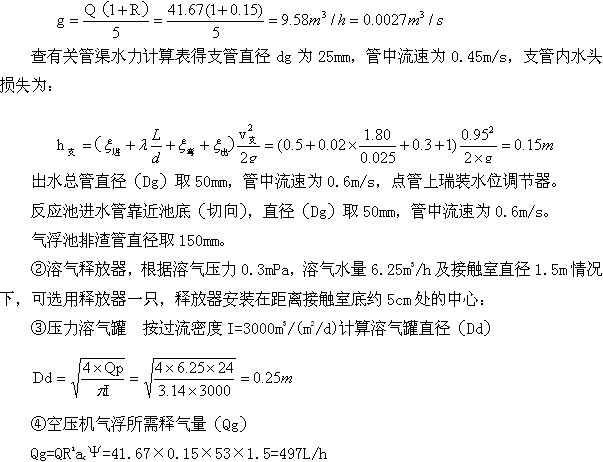

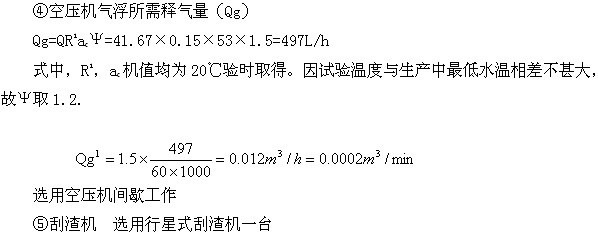

　　(g)集水系统  气浮池集水采用5根均匀分布的支管，每根支管中流量为
