食品废水处理设计方案(2)
2.5.6、UASB的启动
1、污泥的驯化
UASB设备启动的难点是获得大量沉降性能良好的厌氧颗粒污泥。最好的办法加以驯化,一般需要3-6个月,如果靠设备自身积累,投产期最长可长达1-2年。实践表明,投加少量的载体,有利于厌氧菌的附着,促进初期颗粒污泥的形成;比重大的絮状污泥比轻的易于颗粒化;比甲烷活性高的厌氧污泥可缩短启动期。
2、启动操作要点
(1)最好一次投加足够量的接种污泥;
(2)启动初期从污泥床流出的污泥可以不予回流,以使特别轻的和细碎污泥跟悬浮物连续地从污泥床排出体外,使较重的活性污泥在床内积累,并促进其增殖逐步达到颗粒化;
(3)启动开始废水COD浓度较低时,未必就能让污泥颗粒化速度加快;
(4)最初污泥负荷率一般在0.1-0.2kgCOD/kgTSS.d左右比较合适;
(5)污水中原来存在的和厌氧分解出来的多种挥发酸未能有效分解之前,不应随意提高有机容积负荷,这需要跟踪观察和水样化验;
(6)可降解的COD去除率达到70—80%左右时,可以逐步增加有机容积负荷率;
(7)为促进污泥颗粒化,反应区内的最小空塔速度不可低于1m/d,采用较高的表面水力负荷有利于小颗粒污泥与污泥絮凝分开,使小颗粒污泥凝并为大颗粒。
2.5.7、UASB设计参数:
设计进水容积负荷 | ||
(1)尺寸设计 L×B×H=5.4×5.4×5 1座(实际尺寸可根据现场做适当调整) | ||
V=QS/U(有效容积) |
|
|
Q:流量 |
|
|
S:进出水有机物浓度差(CODcr) |
1888.29-60=1828.28mg/L |
|
U:进水有机物容积负荷 |
8kgCODcr/(m3/d) |
|
V=QS/U(m3) |
141.2 |
设计UASB池1座 |
反应器的容积m3 |
145.8 |
|
反应器高度h(m) |
5 |
|
反应器的面积A(m2) |
29.16 |
|
设计反应池边长(m) |
5.4 |
|
上升流速V(m/h) |
0.86 |
符合要求 |
水力停留时间T(h) |
5.84 |
符合要求 |
单个尺寸L×B×H(m) |
5.4×5.4×5 |
钢筋混凝土结构 |
(2)三相分离器结构设计 | ||
沉淀区表面负荷(m3/m2·h) |
0.86 |
0.8~2 |
上下三角形集气罩夹角(度) |
55 |
|
保护高度h1(m) |
0.5 |
|
下三角形高h3(m) |
1 |
|
上三角形顶水深h2(m) |
0.5 |
|
bl=h3/tan55°(m) |
0.7 |
|
单元三相分离器宽度b(m) |
2.4 |
|
下集气罩宽b2=b-2b1(m) |
1.0 |
|
下三角形集气缝隙b2中水流上升速度v1 |
|
|
回流缝总面积a1=b2×l×n=1.0×5.4×2.3(m2) l=池宽 n=三相分离器数量=池长/b=5.4/2.4=2.3 |
12.4 |
|
v1=Q/al(m/h)=25/12.4 |
2.02 |
< |
上三角形集气罩回流缝水流上升速度v2 |
|
|
v2=Q/a2 |
|
|
a2:上三角形集气罩回流缝的总面积 |
|
|
a2=2b3×l×n |
|
|
b3:上三角形集气罩回流缝的宽度 |
|
|
l=池宽,n=三相分离器数量=池长/b |
|
|
设:b3= |
|
|
a2=2b3×l×n=2×0.5×4×5.5/2.4 |
9.2 |
|
v2=Q/a2=25/9.2 |
2.72 |
< |
结构方式:钢筋混凝土地下式结构。
主要设备材料:池中装软性填料,规格:Φ=150mm,L=2m,体积为5.5×4×5座=110m3¬×2m=220m3上下用钢条牢固,池底排泥管。

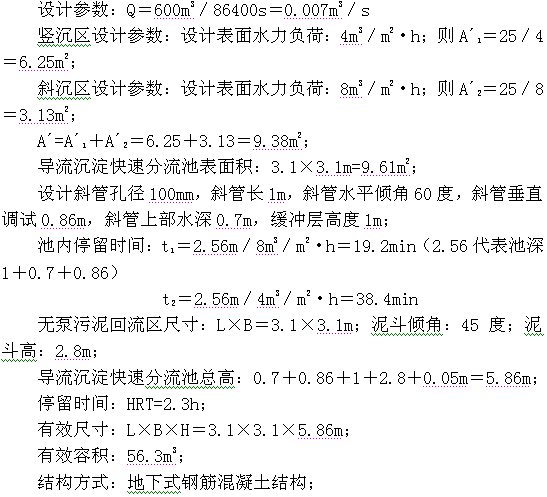

2.6、导流快速沉淀分流系统
主要功能:采用导流沉淀快速分流工艺,污水以下向流的方式,均匀的进入中间沉降区,并借助于流体下行的重力作用,使污泥以4倍于平流沉淀池的沉速,将污泥快速沉降到导流沉淀快速分流系统底部,在上部水的压力下,通过无泵污泥外排系统,将污泥排至污泥干化池进行处理。污水在导流板的作用下,以上向流的方式,经过斜管沉淀区,以8倍于平流沉淀池的沉淀速度,使污泥在重力的作用下,同样快速沉降到导流沉淀快速分流系统底部,污泥同样经无泵排泥系统流至污泥干化池进行处理。污水经导流沉淀快速分流系统处理后,清水流至导流曝气生物过滤系统,进行继续处理。
