食品废水处理设计方案（2）
2.8、清水反冲洗系统
内锥和外锥在运行过程中，随着生物膜的新陈代谢，脱落在生物膜及滤料上截留的杂质不断增加，滤料中水头损失增大，水位上升，到一定时期，需对滤料进行反冲洗。导流曝气生物过滤装置以其贮存在清水池中清澈的出水作为反冲用水，不另设反冲水池，反冲洗废水通过排水管回流到预处理设施。
反冲洗水设计：反冲洗水强度设计：
反冲洗水量：(12.57／2)×6×3600／1000=
反冲洗水头：
反冲洗泵：TPWD125-200（I）A，流量：
反冲气体强度：
反冲洗气量：57(12.／2)×12×3600／1000=
气压：50kpa
反冲洗气泵：BH100，风量：
2.9、砂滤系统
作用是进一步去除污水中的杂质，使后续快渗系统能够稳定运行。滤池采用上向流，滤速取
有效尺寸：L×B×H＝5×3×
有效容积：
结构方式：钢筋混凝土结构；
砂滤层厚度取
池 形：方形，地下式；
砂滤层厚度取
滤料：体积：V1=
垫层：体积：V2=
2.10、清水池
水力停留时间23min；反冲时间5min；气水联合反冲时间5min；冲洗总时间10min。
反冲洗气泵与前面曝气鼓风机合用，不再另设鼓风机。
结构方式：钢筋混凝土地下式结构。
有效尺寸：L×B×H＝5×3×
有效容积：
2.11 消毒池
主要功能：消毒是水处理的重要工序之一，根据传染病防治法和2000年6月由建设部、国家环保总局、科技部联合发布的［2000］124号文中规定“为保证公共卫生安全，防止传染性疾病传播，污水的污水处理应设置消毒设施”。因此污水处理必须设置完善的消毒设施，选用完善的消毒设备。
污水的消毒由消毒设施和消毒设备两部分组成。消毒设施主要保证污水与消毒剂有效混合和消毒接触时间两个方面，污水消毒设备主要考虑消毒剂的自产和消毒剂的储存和准确投加三个方面。
设计参数：Q＝
设计流量：Q1＝
消毒设施：翻腾S推流接触消毒工艺，保证污水混合和消毒接触效果；
该工艺由下翻腾混合段、S型推流接触消毒段、上翻腾三部分组成。
下翻腾段水力停留时间：60s；
S型推流接触消毒段水力停留时间：1.5h；
上翻腾段水力停留时间：60s；
消毒池有效容积：
有效尺寸：L×B×H=3×3×
消毒设备：采用智能化虹吸式二氧化氯消毒装置，消毒剂的来源由二氧化氯发生系统产生，产生的消毒剂二氧化氯储存在投药箱中，二氧化氯的投加量由虹吸投配，保证投药稳定。
消毒剂用量：
结构方式：地下式钢筋混凝土结构。
主要设备：JW型虹吸式智能化二氧化氯消毒装置1台，型号：JW
①、工作原理
JW型系列智能化全自动二氧化氯消毒剂发生器是在吸收国内同类产品的先进技术和引进国外现代科技开发研制出来的新产品。该产品在人机界面、触屏操作、双温双控、负压曝气、可编程序、智能转换的条件下，使含氯无机盐被酸化，从而化学反应产生二氧化氯为主的最新型发生器。
二氧化氯是氯系消毒剂的第四代产品，它是以二氧化氯为主，氯气为辅的混合消毒剂，是一种强氧化消毒、杀菌、灭藻除臭剂，具有广谱、高效、快速、稳定的强力杀菌效果，灭菌率是液氯的五倍，次氯酸钠的十倍，而且安全无毒，对人体无副作用，经它处理后的各种水（饮用水、高层楼二次供水、游泳池循环用水、浴室废水、医院污水等）无三致物质产生，应用十分广泛，已被国际公认为新一代广谱强力杀菌剂、漂白剂，是氯系消毒剂最理想的替代产品。
其化学反应式为：2NaClO3＋4HCl＝2ClO2＋Cl2＋2NaCl＋H2O
②、杀菌机理
二氧化氯对细胞壁有较强的吸附和穿透能力，可有效地氧化细胞内含硫基酶和快速地抑制生物蛋白质的合成来破坏微生物。
③、性能特点
1、引进日本技术，采用可编程序，实现全自动、智能化运行。
2、采用双温双控触屏式操作，只需操作人员手指一点，就能完成操作任务和随心所欲的各种数据修改。
3、负压过小和超温运行时，该机自动完成失压保护和温度调节，自动完成设备的稳定运行和保护。
4、自动报警、自动补水，实现恒温系统的自我保护。补水完毕，报警自动解除。
5、自动加药，延时保护，自动关机，无设备损坏之忧。
6、体积小，占地1－2平方米，重量轻，安装简单，操作方便，只需一人兼管。
7、投资小，运行费用低。
8、设备运行无噪声，特别适宜各种要求安静的环境。
9、ClO2含量大于70%，吸收率80%以上；生产
10、二氧化氯用量：（有效氯消耗量g／m3）
|
中水回用 |
饮用水 （地下水） |
饮用水 （地表水） |
医院污水 |
游泳池水 |
城市污水 |
工业循环水 |
|
3－8 |
0.5－1 |
1－2 |
20－30 |
2－5 |
5－10 |
3－8 |
2.12、污泥池
外排污泥流到干化池后，上清液回流到污水池前端继续处理，污泥干化后外运处理，污泥干化池上部采用采钢瓦防止雨水进入。
设计基础：污泥量按每m3污水产生
工艺尺寸：L×B×H=6×4×
结构方式：砖混结构；
设计容积：
主要设备：采用板框压滤机。配套设备：穿孔滤水管一套。
特点是整个压滤机是密封的，过滤压力一般为4～5kg/cm2以上。目前常用的加压过滤设备有两种型式，即板框压滤机和框式压滤机。

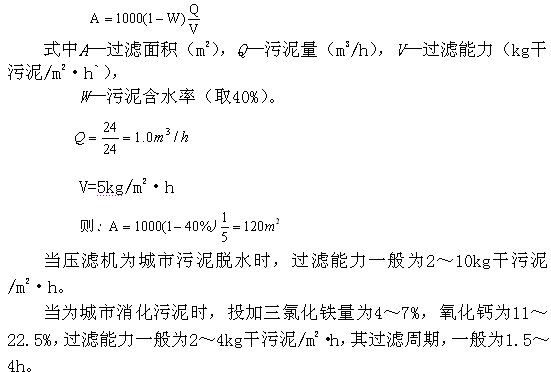

加压过滤机的过滤面积，可按下式计算：
污泥压入过滤机一般有两种方式，一种是用高压污泥泵直接压入，一种是用压缩空气，通过污泥罐将污泥压入过滤机。常用的高压污泥泵有离心式或柱塞式。当采用柱塞式污泥泵时，应设减压阀及旁通回流管。每台过滤机应单独配备一台污泥泵。
污泥压滤后，需用压缩空气进行剥离泥饼，其所需的空气量按滤室面积。每平方米需气
|
