大坝隐患探测与诊断设备

　　中国水利水电科学研究院拥有以下工程隐患探测与诊断设备，可为汶川震后水利工程险情探测和排查提供支撑。

　　1、 电磁剖面仪

　　可快速探测渗流通道、空洞及松散区等。可与GPR 配合使用，检测结果可以相互校核和补充。检测深度20~30m。

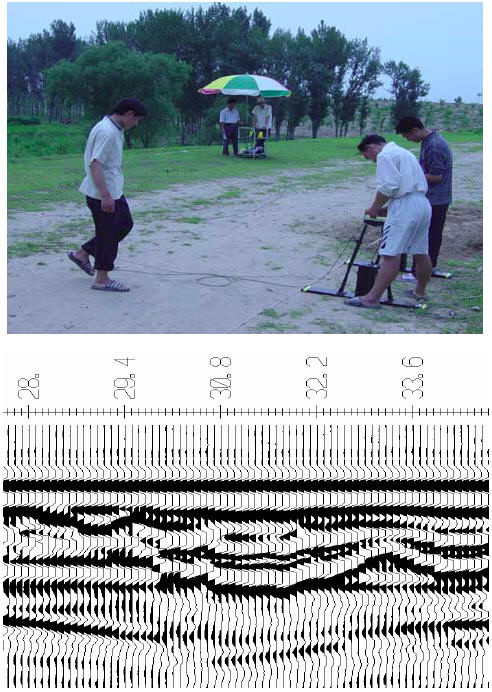

　　2、 拖动式电阻率成像仪

　　主要用于检测堤坝的浸润线、地下水位、渗流通道、空洞等。能在各种特性砂土、堆石等工程中检测。检测深度可达80m。

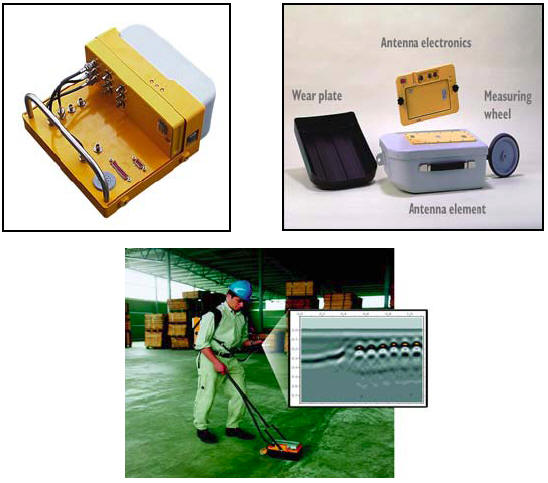

　　3、探地雷达

　　（1）低频雷达

　　用于堤坝内部隐患的探测。如渗流通道、空洞、松散区等。

　　检测堤坝的浸润线、含水量及砂土渗漏特性。

　　用于检测水下砂土特性。

　　检测深度：50m。

　　（2）高频雷达

　　用于混凝土建筑物的

　　钢筋分布、内部隐患检测；

　　各种混凝土闸、闸底板、隧道衬砌的厚度检测；

　　混凝土建筑物与砂土、岩石结合状态检测。

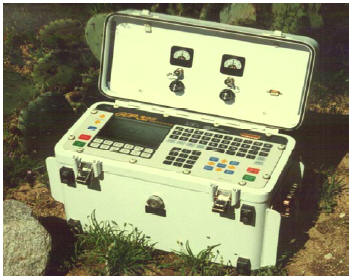

　　4、复电阻率检测仪

　　用于探测堤坝内部渗透异常地区，还可探测分辨出浸润线以下隐患。

　　可以测出砂土的孔隙率。

　　测试深度80m。

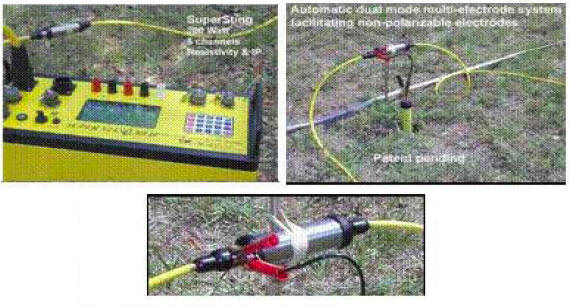

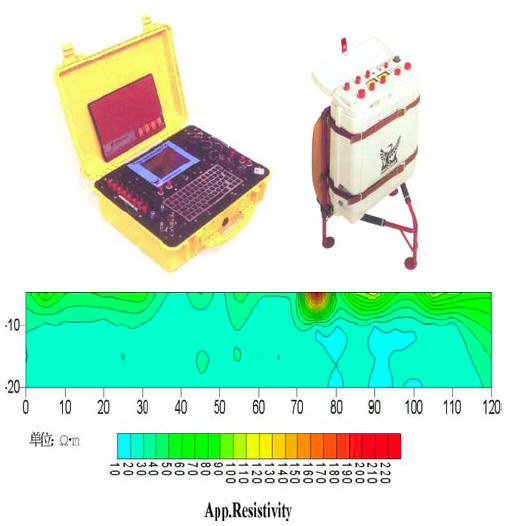

　　5、AGI 智能型分布式高密度电法

　　AGI 智能型分布式高密度电法仪是美国Advanced Geoscience, Inc 公司的最新型产品。可用于坝体土层分布调查、土层特性和地质评价，对判断渗流状态和坝体缺陷评价提供详细可靠的资料。

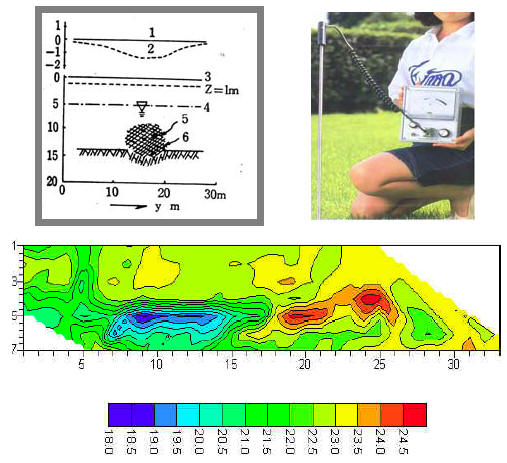

　　6、地层地温测量仪

　　主要用于检测渗流通道的位置及范围，并能检测浸润线以下的渗流通道。检测深度10m。

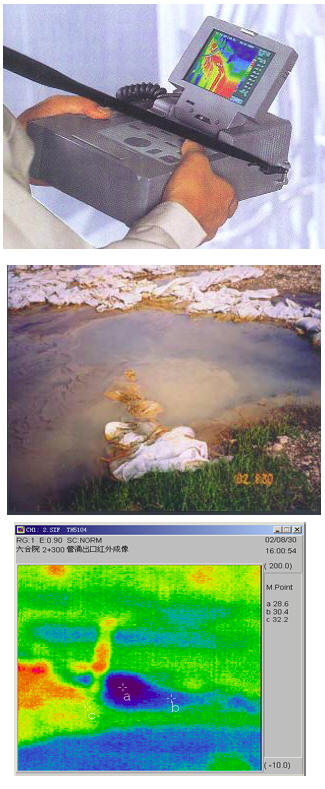

　　7、红外成像仪TH-5104

　　主要用来检测堤坝内渗流通道出口的位置及范围

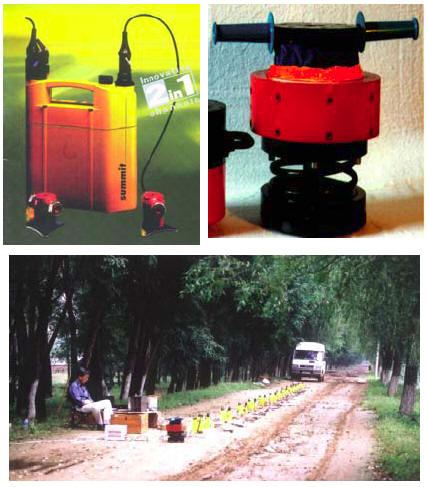

　　8、地震多波数据采集仪

　　检测堤坝内部砂土力学参数（变形模量、剪切模量等），用于堤坝质量评价检测。还可检测内部存在各种隐患（渗流通道、空洞、松散区等）。检测深度范围1~50m。

　　9、表面波混凝土工程检测仪RL-2000

　　主要用于：

　　检测混凝土结构物开口缝、隐蔽缝、有充填物的缝、水平缝等裂缝的深度及性态。

　　检测混凝土结构物内部蜂窝和空洞的位置。

　　检测混凝土结构物结合面、新老混凝土结合面、碾压混凝土层间结合面及混凝土与岩基的结合性态等。

　　检测混凝土结构物表面损坏层厚度。

　　检测砂石、岩石的动刚度，即剪切模量，并可实现分层检测。

　　岩土压实质量及其密度检测。

　　检测混凝土的弹模。

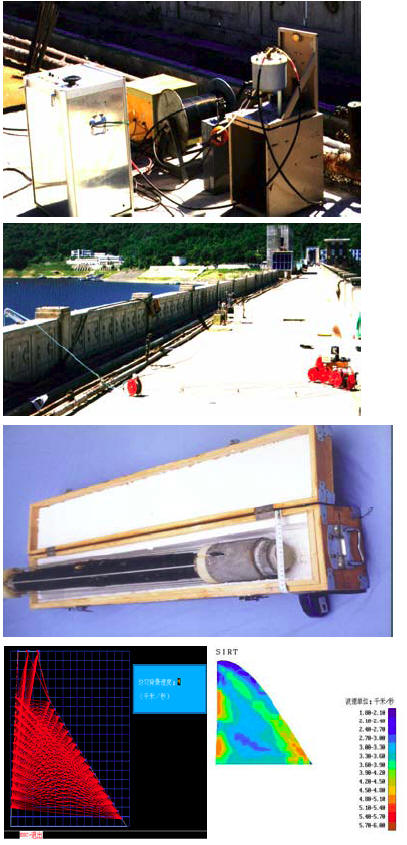

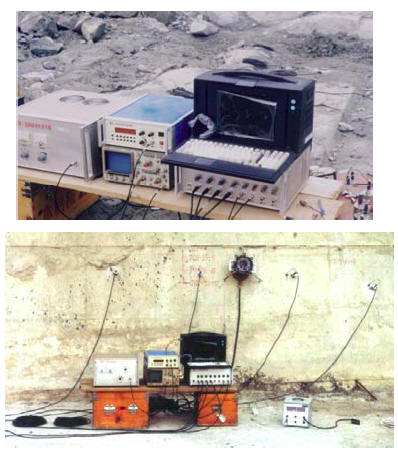

　　10、混凝土石坝声波层析检测仪ST-2000

　　主要是对混凝土石坝内部混凝土特性进行全面检测。它可以检测确定混凝土石坝任何断面上参数分布情况及缺陷隐患的位置及性态，可根据Vp 值来推算混凝土弹性模量及强度，根据弹模可以估算坝的应力状态及变位。

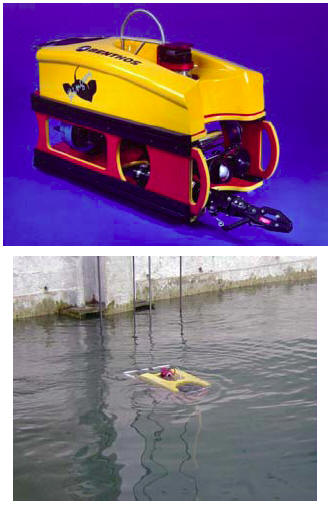

　　11、水下电视系统

　　该系统由美国Benthos 公司生产，可用于水利工程枢纽建筑物的水下巡视检查，如坝体结构状态、金属结构锈蚀状况、塌陷状况等；对大的集中渗漏进口进行定位。
