山东理工大学新材料论坛小额资助项目实验进入攻关阶段

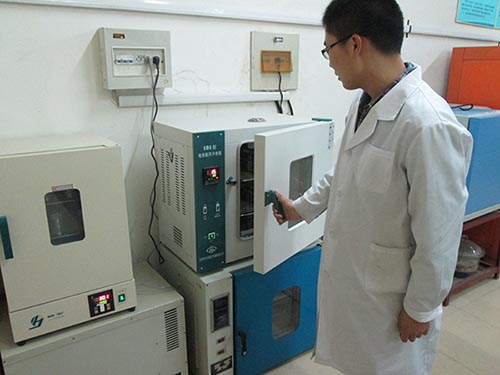

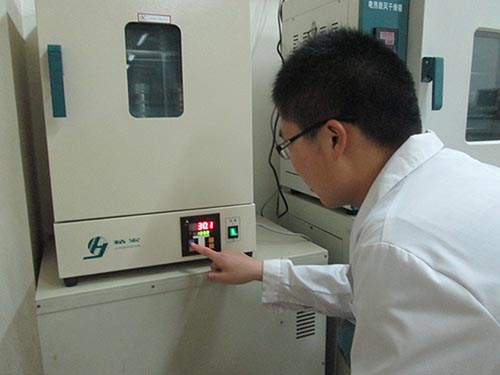

　　在经过近一个月的实验探索阶段后，实验人员已经初步探索出多硫化钠中硫的量对无机颜料的影响，能够选择比较合适配料方案和烧结温度。第一步，Na/S原料各组分摩尔比控制1 : 5.4，以此合成多硫化钠的生成；第二步，经高温煅烧得到绿色群青；第三步，降温氧化阶段，绿色群青氧为群青蓝。项目组人员一直不断的测试样品，进行了大量的试验分析。经分析测试，SO2可以加速绿群青到群蓝的反应过程。O2参与反应，加大空气量可以实现群绿到群蓝的转变，二次煅烧的时，项目人员使用O2，温度为500 到600 ºC，时间为30 到60 min。煅烧产物(群绿)通氧气的反应过程中颜色变化：绿—蓝绿—蓝—白。

　　据悉，此次项目是由中华环境保护基金会资助，爱国者国际化联盟特别赞助的。此实验环节中实验人员将会把得到的样品进行性能测试，从而获取更合适的群蓝颜料样品。
